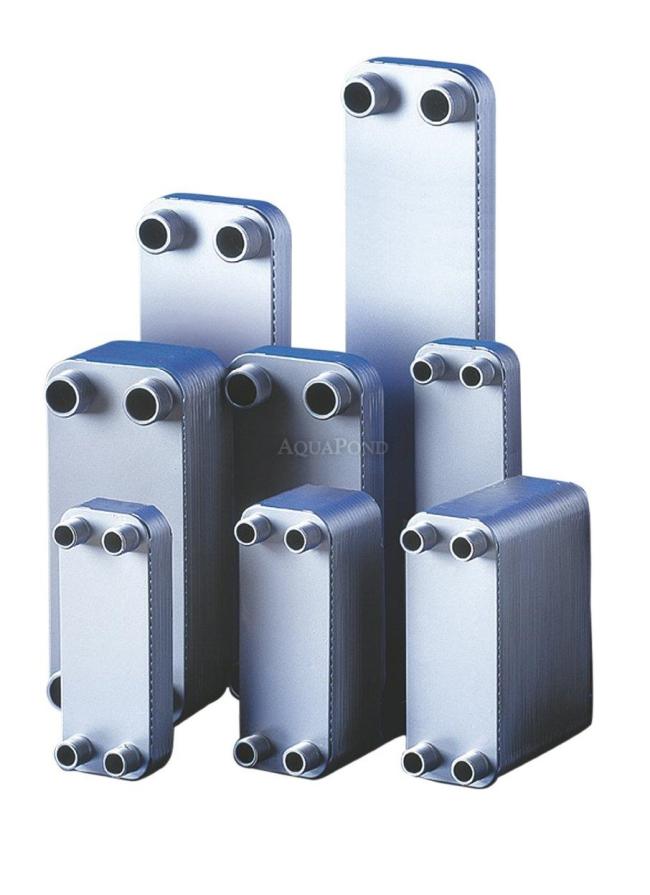

Ploščni izmenjevalnik Secespol OVBD 21, 21 kW


Ploščni izmenjevalnik Secespol OVBD 21, 21 kW

Opis

Majhne dimenzije, priključek iz nerjavečega jekla, enostavna montaža, primerno za različne medije Preberite več
Koda izdelka: 55LA1420

  • Ploščni izmenjevalnik Secespol OVBD 21, 21 kW

    Primeren je za zunanje in notranje bazene ter masažne kadi. Posebna ploščna zasnova zagotavlja visoko grelno moč pri majhnih dimenzijah ter visoko učinkovitost za hitro segrevanje bazena. Izmenjevalniki dosegajo dvig temperature do 15 °C med vstopom in izstopom iz izmenjevalnika.

    Priključitev izmenjevalnika je z zunanjim navojem ¾" pri ogrevalni in bazenski vodi. Izmenjevalnike OVBD je treba priključiti v bazenski krog preko obvoda (bypass). Razlog so manjše priključne odprtine. Po drugi strani zaradi manjših odprtin voda teče počasneje, izmenjevalnik pa ima večjo moč.

    Konstrukcija ploščnega izmenjevalnika OVBD

    Plošče izmenjevalnika imajo posebno profilacijo, ki zagotavlja počasnejši pretok ogrevalne vode, s čimer se poveča moč izmenjevalnika.

    Plošče so stisnjene iz protikorozijskega jekla razreda AISI 316. Posamezne plošče so vakuumsko spajkane z bakrom in nikljem. Izmenjevalnik OVBD je kompakten, nerazstavljiv celoten sklop.

    Montaža ploščnega izmenjevalnika OVBD

    Ploščne izmenjevalnike OVBD je treba montirati v navpičnem položaju. Vsak drug položaj preprečuje zadosten pretok vode in popolno izmenjavo toplote. Priključni navoji izmenjevalnika ne smejo biti obremenjeni z nobenim prekomernim tlakom. Če je dovodna cev dolga in bi lahko obremenila navoje, je treba cevi podpreti.

    Izmenjevalnik namestite na podlago ali na steno s pomočjo nosilcev (niso priloženi). Manjše izmenjevalnike, ki imajo manj kot 30 plošč, lahko namestite neposredno na cevi. Pri konkretni namestitvi je treba upoštevati lokalne pogoje.

    Tehnični podatki

    • Moč: 21 kW
    • Najvišja temperatura ogrevalnega medija: 230 °C
    • Najnižja temperatura ogrevalnega medija: -195 °C
    • Priključek bazenske vode: zunanji navoj ¾“
    • Pretok bazenske vode: 1,2 m3 / h
    • Tlačni padec: 11,2 kPa
    • Priključek ogrevalne vode: zunanji navoj ¾“
    • Pretok ogrevalne vode: 1,2 m3 / h
    • Tlačni padec ogrevalne vode: 11 kPa
    • Največji tlak: 30 barov
    • Material plošč: protikorozijsko jeklo  AISI 316
    • Število plošč: 20
    • Material spajke: baker, nikelj
    • Teža: 1,8 kg
